華爾卡產品編號CUTTER

產品名稱墊片切割器

特長

? 是可以在工地或組裝現場簡單的切裁出法蘭用密封墊片的方便工具。
? 該產品由于支鐵桿自身帶有刻度，所以能夠容易且準確地對準尺寸。
? 通過使用另售的支鐵桿（500L），能夠切裁到最大 1,000mm。
? 除化工廠及煉油廠、煉鐵廠的保養、維修部門外，作為設備及裝置制造商的組裝工廠及配
管工程等的作業現場所不可欠缺的工具之一，應予以常備。

切割范圍

最小直徑：50mm
最大直徑：540mm
另外，使用另售的支鐵桿（500L），則最大能夠切割到直徑 1,000mm。

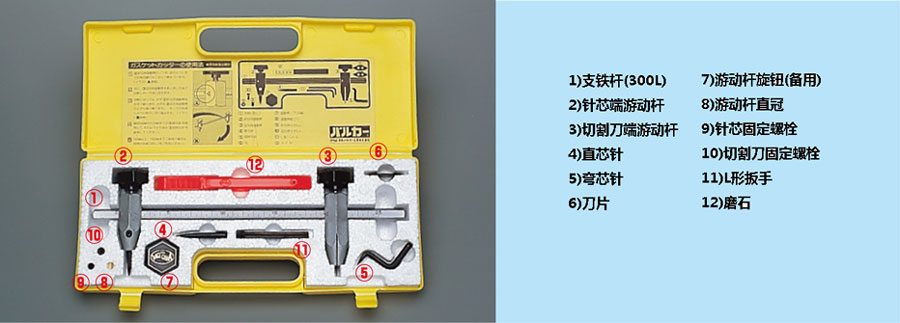

部件的吩咐

由于長期使用而導致部件磨損時，應該更換備用部件。
當個別部件遺失時，本公司也接受單個部件的訂購。
（刀片是 5 片為 1 組的套裝，本公司接受此類訂貨。）

使用步驟

1. 首先在針芯端游動桿 ② 的下部，卡入直芯針 ④ 或彎芯針 ⑤，用針芯固定螺栓 ⑨ 加以固定。此時，當切裁直徑在 50mm 以下時使用彎芯針，超過此范圍時使用直芯針。
2. 然后用 2 根切割刀固定螺栓⑩將刀片⑥安裝在切割刀端游動桿 ③ 的溝槽處。
3. 將針芯端游動桿 ② 與切割刀端游動桿 ③ 穿在支鐵桿 ① 上。

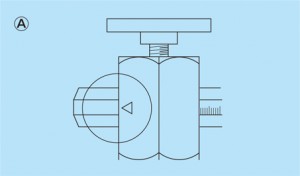

4. 將針芯端游動桿 ② 的 V 標記如圖 A 所示對準支鐵桿 ① 的零刻度，旋緊旋鈕。
5. 將切割刀端游動桿 ③ 的 V 標記移動到支鐵桿 ① 上想切裁的密封墊片半徑尺寸位置，同樣旋緊旋鈕。
6. 在切割時，在水平的臺面或地面上鋪上薄板或紙盒板，將材料平鋪其上，如圖 B 所示進行切裁，用左手扶住針芯端游動桿 ②，輕輕按住將直芯針 ④或彎芯針⑤刺入。用右手抓住切割刀端游動桿 ③，輕輕按壓住，如同畫圓一樣旋轉，慢慢進行切割。
